MnZn ferriet gemeenschappelijke modus verstikking
, hoge doorlaatbaarheid Common Mode Choke
, CMCF0R9-16V gemeenschappelijke modus verstikking
Hoge permeabiliteit MnZn-ferriet Common Mode-smoorspoelen CMCF0R9-16V
Hoge permeabiliteit MnZn-ferriet Common Mode-smoorspoelen CMCF0R9-16V
FUNCTIES
- >Kern gemaakt van MnZn-ferriet met hoge permeabiliteit (Tc > 130°C)
- >Geoptimaliseerde grootte voor hoge vermogensdichtheid vs. freq. verzwakking
- >Breed bedrijfstemperatuurbereik -40 tot +125°C
- >UL94V en RoHS-materialen
- >AEC-Q200 gekwalificeerd >Gewicht: ongeveer 55 gram
BEDIENING
>Tot 16A (RMS of DC) per wikkeling
>Totale verliezen < 2W @100°C/2x16Adc
>Geschatte temperatuurstijging op PCB < 30°C
ELEKTRISCHE SPECIFICATIES
| INDUCTANTIE bij 25ºC |
L1-4 = L2-3 (10kHz/0,3Vac) |
0,86 mH TYP (0,56-1,16 mH) |
| TURN-RATIO |
N1-4: N2-3 (10kHz/1Vac) |
1:1 |
| DC-WEERSTAND bij 25ºC |
DCR1-4 = DCR2-3 |
2,8 mΩ TYP (3,5 mΩ MAX) |
| LEKKAGE INDUCTANTIE |
Llk1-4 = Llk2-3 (100kHz/1Vac) |
5,5 µH TYP (4-7 µH) |
| DIELEKTRISCHE STERKTE |
Tussen wikkelingen |
1000Vac (50Hz/3mA/1min) |
Vorm en afmetingen:

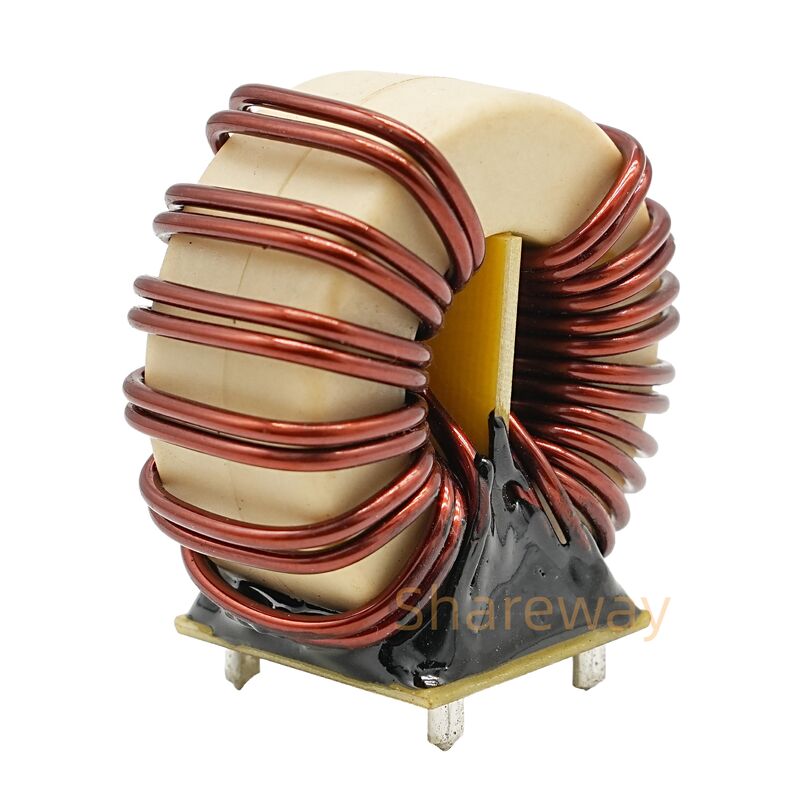

Productfoto:
Hoge permeabiliteit MnZn-ferriet Common Mode-smoorspoelen CMCF0R9-16V
