High Isolation LLC-transformatoren ZE2635-BED / ZE2636-BED / ZE2637-BED /ZE2638-BED
Ferrietkern geïsoleerde bucktransformer voor elektrische tractiesystemen ZE2413-AE
Kenmerken:
- met een vermogen van niet meer dan 50 W
5656 VDC / 4000 Vrms, één minuut isolatie (hypot) tussen primair en secundair
7 mm kruip- en vrijstand Materiaalgroep 1 (CTI > 600)
Het isolatieniveau kan functioneel, basisniveau of versterkt zijn, afhankelijk van toepassingsvariabelen zoals werkspanning, vervuilingsgraad, OVC en hoogte.
AEC-Q200 gekwalificeerd
Elektrische parameters @ 25°C
| Deelnummer |
L
bij 0 A
±35% (μH)
|
DCR max
(Ohm)
Pri
|
DCR max
(Ohm)
sec.
|
Iers (A)
Pri
|
Iers (A)
sec.
|
Leckage
L max (μH)
|
Draaiverhouding
Pri: sec
|
Isolatie
(Vrms)
|
Isolatie
(VDC / Vrms)
|
Volt-tijd
product
(V-μsec)
|
| ZE2635-BED |
100 |
0.075 |
0.153 |
1.56 |
0.78 |
2.28 |
1, 2. |
2.43 |
5656 / 4000 |
21 |
| ZE2636-BED |
100 |
0.075 |
0.097 |
1.43 |
1.10 |
2.42 |
Een: één.3 |
1.78 |
5656 / 4000 |
21 |
| ZE2637-BED |
100 |
0.075 |
0.129 |
1.51 |
0.89 |
2.36 |
Een: één.7 |
2.27 |
5656 / 4000 |
21 |
| ZE2638-BED |
100 |
0.075 |
0.027 |
1.07 |
2.68 |
2.60 |
Een nul.40 |
1.61 |
5656 / 4000 |
21 |
Vorm en afmetingen:

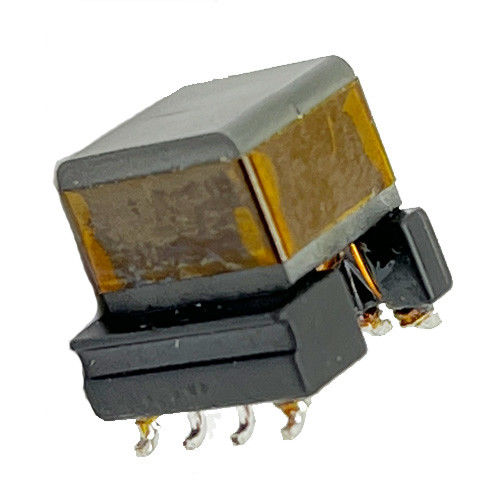

Afbeelding van product:
High Isolation LLC Transformers ZE2635-BED / ZE2636-BED / ZE2637-BED / ZE2638-BED
