Hoge inductie common-mode lijn smoorspoelen F5585-AL / F5586-AL / F5587-AL
High Inductance Common Mode Line Chokes F5585-AL / F5586-AL / F5587-AL
Kenmerken:
Beste mogelijke combinatie van lage kosten en hoge inductance
Twee series met verschillende stroomwaarden en inductantiewaarden
Zie Ontwerpen van filters voor gemeenschappelijke modus voor ontwerprichtlijnen.
RoHS-compliant.
Deze gemeenschappelijke modus lijn chokes bieden de beste beschikbare combinatie van lage kosten en hoge inductance.
EE-stijl common mode lijn chokes zijn verkrijgbaar in twee
serie, elk met een verscheidenheid aan actuele ratings, maten en
Inductiewaarden.
• Kosteneffectief ontwerp
• 3750 vrms, één minuut isolatie tussen de opwikkelingen
Elektrische parameters @ 25°C
| Deelnummer |
Inductaantie (mH) |
Stroom (Ampere) |
SRF (kHz) |
DCR (ohm) |
| F5585-AL |
82.0 |
0.25 |
65 |
3.1 |
| F5586-AL |
34.0 |
0.75 |
100 |
1.30 |
| F5587-AL |
25.3 |
1 |
129 |
0.855 |
| F5588-AL |
15.8 |
1.25 |
170 |
0.540 |
| F5589-AL |
8.20 |
1.5 |
206 |
0.295 |
| F5590-AL |
6.55 |
2 |
230 |
0.215 |
| F5591-AL |
3.45 |
2.5 |
309 |
0.120 |
| F5592-AL |
1.75 |
3 |
420 |
0.070 |
| F5593-AL |
1.20 |
4 |
560 |
0.045 |
Vorm en afmetingen:

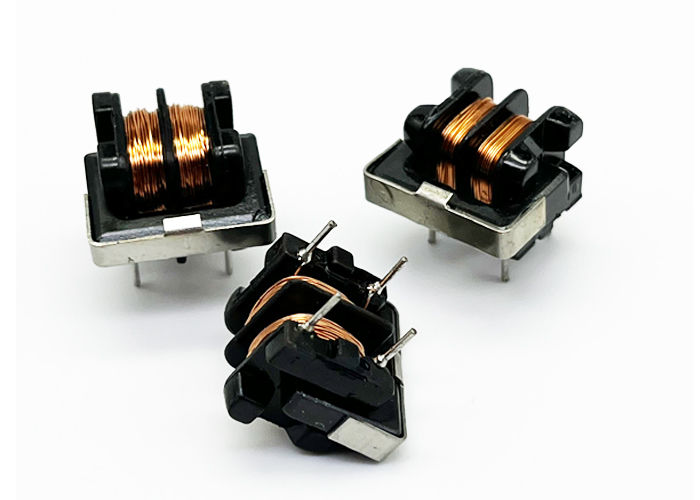

Afbeelding van product:
High Inductance Common Mode Line Chokes F5585-AL / F5586-AL / F5587-AL
