Markeren:
7508111120 Flyback transformatoren
, Offline Flyback Transformers
, Meting Flyback Transformers
7508111120 THT OLTI Offline Flyback-transformatoren voor meting
7508111120 THT OLTI Offline Flyback-transformatoren voor meting
Kenmerken
- Universale, Amerikaanse of Europese offline-invoerspanning
- Kleine afmetingen
- Lage lekkage-inductiviteit
- Opties voor meerdere uitgangen
Toepassingen
- Industriële controles
- USB-opladers
- Meting
- Procescontroles
- Fabriekautomatisering
- Beveiligingssystemen
- Hulpstukken voor garagedeuropener
Elektrische eigenschappen:
|
Parameter
|
Testvoorwaarden
|
WAARDE
|
|
D.C. Resistance 1-3
|
@20°C
|
10,43 ohm ± 10%
|
|
D.C. Resistance 4-5
|
@20°C
|
00,632 ohm ± 10%
|
|
D.C. Resistance 7-10
|
de temperatuur van het water is gelijk ((7+8,9+10),@20°C
|
0.015 ohm max.
|
|
Inductie 1-3
|
10 kHz, 100 mVAC, Ls
|
667 uH ±10%
|
| Verzadigingsstroom |
20% van de oorspronkelijke |
940 mA |
|
Leakage-inductie 1-3
|
gelijkstelling ((4+5+6,7+8+9+10),
100 kHz, 100 mVAC, Ls
|
8 UH type, maximaal 13 UH.
|
|
Diëlektrische 1-10
|
3+4,7+8,3750AC, 1 seconde
|
3000VAC, 1 minuut |
| Diëlektrische 3-4. |
625VAC, 1 seconde |
500 VAC, 1 minuut |
|
RATIO van omdraaien
|
(2-1): ((3-2)
|
1.971 ± 1%
|
| RATIO van omdraaien |
(3-1): ((5-4) |
3.751 ± 1% |
| RATIO van omdraaien |
(3-1):(10-7),tie(7+8):(9+10) |
12.281 ± 1% |
Vorm en afmetingen:

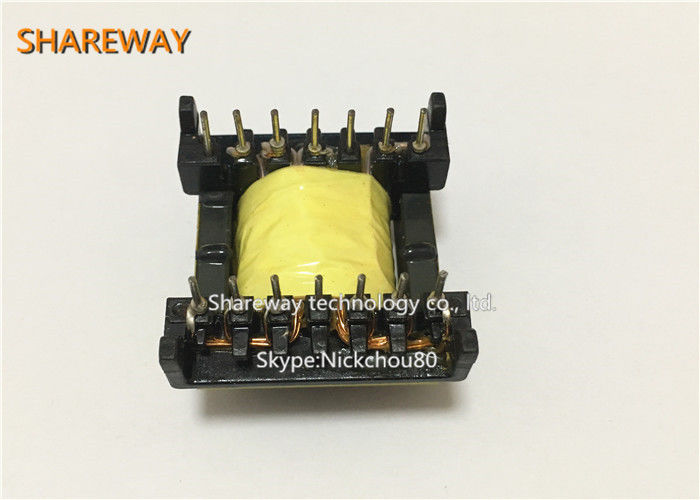

Afbeelding van product:
7508111120 THT OLTI Offline Flyback-transformatoren voor meting
