7508110329 EE16 Offline Flyback Transformers SMPS Flyback Transformers
7508110329 EE16 Offline Flyback Transformers SMPS Flyback Transformers
Kenmerken
- Universale, Amerikaanse of Europese offline-invoerspanning
- Kleine afmetingen
- Lage lekkage-inductiviteit
- Opties voor meerdere uitgangen
Toepassingen
- Industriële controles
- USB-opladers
- Meting
- Procescontroles
- Fabriekautomatisering
- Beveiligingssystemen
- Hulpstukken voor garagedeuropener
Elektrische eigenschappen:
|
Parameter
|
Testvoorwaarden
|
WAARDE
|
|
D.C. Resistance 3 tegen 1.
|
@20°C
|
00,650 ohm ± 10%
|
|
D.C. Resistance 4-5
|
@20°C
|
0.125 ohm ±10%
|
|
D.C. Resistance 7-9
|
@20°C
|
0.035 ohm ±20%
|
|
Inductie 3-1
|
100 kHz, 100 mVAC, Ls
|
700 uH ±10%
|
|
Verzadigingsstroom
|
20% van de oorspronkelijke
|
560 mA
|
|
Verwijderingsinductie 3-1
|
gelijkstelling ((4+5,7+9),
100 kHz, 100 mVAC, Ls
|
4.5 H type,6.5 H max.
|
|
Diëlektrische 3-7
|
de band ((3+4), 4000VAC, 1 seconde
|
4000VAC, 1 minuut
|
| Diëlektrische 3-4. |
625VAC, 1 seconde |
500 VAC, 1 minuut |
|
RATIO van omdraaien
|
(3-1): ((4-5)
|
5.50:1,士1%
|
| RATIO van omdraaien |
(3-1):(7-9) |
5.50:1,士1% |
Vorm en afmetingen:

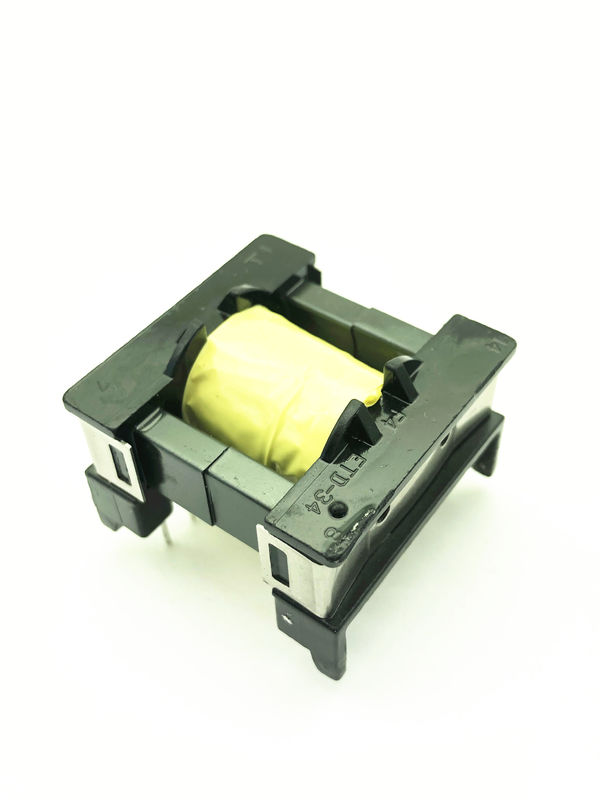

Afbeelding van product:
7508110329 EE16 Offline Flyback Transformers SMPS Flyback Transformers
