749196101 Flyback-transformer
, 749196101
, DC-DC-krachtomvormers Flyback-transformer
SMPS Flyback-transformer voor gelijkstroomconverters 749196101
SMPS Flyback-transformer voor gelijkstroomconverters 749196101
Kenmerken
- Transformator met 6 identieke wikkels
- 4 maten met elk 5 verschillende lengtes luchtgat
- Isolatiespanning 500 VDC
- Lage lekkage-inductiviteit
- Werktemperatuur: ∼40 oC tot +125 oC
Toepassingen
Alle soorten wisselregulatoren
- Flyback-converters
- Voorwaartsconverters
- Push-pull-omvormers
- Step-up/step-down-omvormers
- SEPIC-converter
Elektrische eigenschappen:
| Eigenschappen |
|
Testomstandigheden |
Waarde |
Eenheid |
Tol. |
| Inductiebasis 1) |
L BASE |
10 kHz/100 mV |
198.6 |
μH |
± 20% |
| Draait verhouding |
n |
|
1:1:1:1:1:1 |
|
|
| Nominale stroombasis 2) |
I R BASE |
ΔT = 40 K |
0.55 |
Een |
type |
| Verzadigingsstroombasis 3) |
Ik SAT BASE. |
∙ ∙ ∙ ∙ |
0.01 |
Een |
type |
| DC-weerstandsbasis 4) |
RDC BASE |
@ 20 °C |
344 |
mΩ |
max. |
| Spanning-μT-basis 5) |
∫Udt Basis |
Unipolaire golfvorm |
32.9 |
μV's |
max. |
| Leakage-inductabiliteitsbasis |
LS-basis |
100 kHz/100 mV |
1.2 |
μH |
type |
| Isolatieproefspanning |
VT |
3 mA/ 1 s |
500 |
V (AC) |
|
SMPS Flyback-transformer voor gelijkstroomconverters 749196101
Vorm en afmetingen:

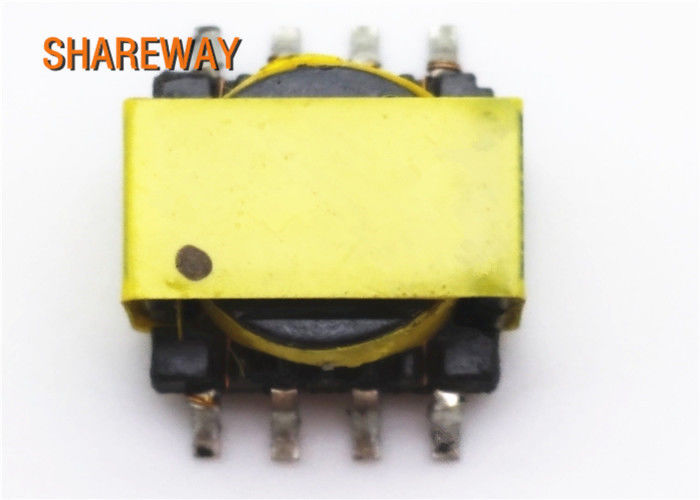

Afbeelding van product:
SMPS Flyback-transformer voor gelijkstroomconverters 749196101
Over ons
ShareWayTechnology CO., LTD. is een gespecialiseerde fabrikant van PoE-componenten, waaronder PoE-transformatoren, PoE RJ45 Magjack, PoE Lan-transformatoren, PoE Lan-filters, enzovoort.
In 1998 zijn we opgericht en hebben we momenteel ongeveer 500 medewerkers.we kunnen een professionele complete oplossing bieden voor PoE-toepassingenOnze producten worden veel gebruikt in netwerkapparatuur en communicatieapparatuur zoals HUB, PC-kaarten, Switch, Route, PC-mainboard, SDH, PDH en xDSL-modems.
Geschiedenis van het bedrijf
1997 ShareWay Technology CO., LTD. werd opgericht in Shenzhen, Guangdong, China.
discrete LAN-transformatoren, T1/E1- en xDSL-lijntransformatoren.
1999 Oprichting van een productiebasis in Shenzhen, productie van de PoE-transformatoren, T1/E1
en xDSL Lijn Transformer.
2000 Verworven ISO9000-certificering.
2000 PoE RJ45 connector ontwikkelen met LAN transformatoren.
2002 Ontwikkelen van SMT en Vertical PoE RJ45 connector met magnetische.
2008 Ontwikkel SMT/DIP Power Inductor en Chokes
Neem nu contact met ons op om een oplossing voor uw project en nieuw ontwerp te hebben, we zijn altijd klaar om onze succesvolle weg met u te delen.
Hoe te bestellen
1Stuur me uw gegevensblad of deelnummer dat u nodig heeft.
2We bieden u de vervangende offerte voor uw referentie.
3De gratis monsters zijn beschikbaar voor uw goedkeuring.
4Na het testen van de monsters gaan we naar de massaproductie.
5De Proforma factuur zal naar u worden gestuurd voor bevestiging.
6Nadat de goederen klaar zijn, sturen we de goederen naar u en vertellen u het trackingnummer.
7We zullen uw goederen volgen totdat u de goederen ontvangt.
Opmerkingen:
1Voorbeelden zijn beschikbaar.
2De prijs is onderhandelbaar voor orders van grote hoeveelheden.
3Op maat gemaakte bestellingen (OEM/ODM-bestellingen) zijn beschikbaar.
4- Neem contact met ons op voor de lijst met beschikbare smaken.
