750317463 SMPS Flyback-transformer
, Industriële voedingsmiddelen SMPS Flyback Transformer
, 750317463
SMPS Flyback-transformer voor industriële voedingsmiddelen 750317463
SMPS Flyback-transformer voor industriële voedingsmiddelen 750317463
Kenmerken
- Flyback-topologie
- Ontwerpen voor universele, Amerikaanse en Europese ingangsspanningen
- Lage lekkage-inductiviteit
- Isolatiespanning tot 4500 VAC
- Werktemperatuur: van ¥40 °C tot +125 °C
- De meeste producten voldoen aan versterkte isolatie
Toepassingen
- Offline toepassingen
- Hoog DC VIN geïsoleerde toepassingen
- Offline-busconverter (12V, 24V of 48V uitgangen)
- Industriële voedingsmiddelen
- Medische voedingsmiddelen
- Hulpvoeding
- Huishoudelijke apparaten
- Consumentenelektronica
Elektrische specificatiesJawel. 25°C, tenzij anders vermeld:
| Eigenschappen |
|
Testomstandigheden |
Waarde |
Eenheid |
Tol. |
| Inductievermogen |
L |
N1/ 1 kHz/ 100 mV |
440 |
μH |
± 10% |
| Draait verhouding |
n |
N1 : N2 : N3 |
8:1:1 |
|
|
| Verzadigingsstroom |
ISAT |
N1/.ΔL/L of < 20% |
5.5 |
Een |
Een type. |
| DC-weerstand 1 |
RDC 1 |
N1/ 20 °C |
0.615 |
Ω |
± 10% |
| DC-weerstand 2 |
RDC 2 |
N2/ 20 °C |
0.025 |
Ω |
± 20% |
| DC-weerstand 3 |
RDC 3 |
N3/ 20 °C |
0.2 |
Ω |
± 10% |
| Inductaantie van het lek |
L S |
N1/ 100 kHz/ 100 mV |
15 |
μH |
Max. |
| Isolatieproefspanning |
VT |
N1,3 => N2 |
3000 |
V (AC) |
|
| Isolatieproefspanning |
VT2 |
N1 => N3 |
500 |
V (AC) |
|
Vorm en afmetingen:

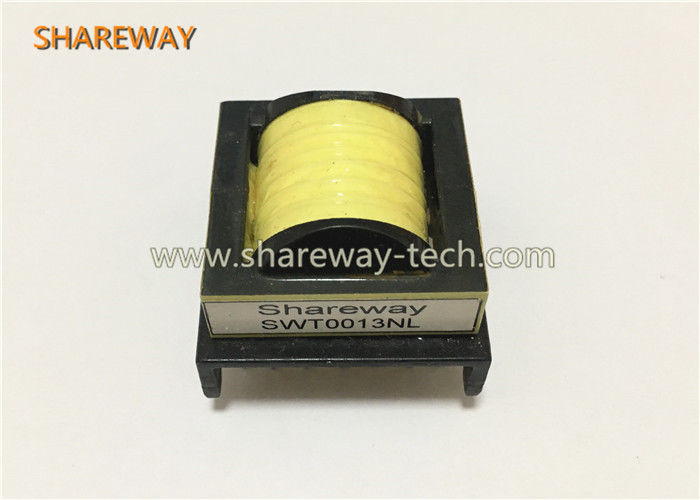

Afbeelding van product:
SMPS Flyback-transformer voor industriële voedingsmiddelen 750317463
