Markeren:
750344488 PoE Power over Ethernet Transformer
, SMT PoE Power over Ethernet Transformer
, De Macht van SMD PoE over Ethernet-Transformator
EFD20 SMT SMD PoE Power over Ethernet-transformator 750344488
EFD20 SMT SMD PoE Power over Ethernet Transformer 750344488
Kenmerken:
- Flyback-transformatoren ontworpen voor PoE-PD's
- Inlaatspanning: 36 V tot 57 V
- Schakelfrequenties: 200 ∼ 500 kHz
- Werktemperatuur: ∼40 oC tot +125 oC
- Isolatiespanning: 1,5 kVAC/1 min
- Verscheidene beschikbare uitgangsvermogens en -spanningen
Toepassingen
- PoE-aangedreven apparaten
- IP-telefoons
- WLAN-toegangspunten
- Terminals voor toegangscontrole
- Beveiligingscamera's
Elektrische eigenschappen:
| Eigenschappen |
|
Testomstandigheden |
Waarde |
Eenheid |
Tol. |
| Inductievermogen |
L |
N1/ 250 kHz/ 1V |
14 |
μH |
± 10% |
| Draait verhouding |
n |
N1 : N2 : N3 |
1.33:1:1 |
|
|
| DC-weerstand 1 |
RDC 1 |
N1/ 20 °C |
0.028 |
Ω |
Max. |
| DC-weerstand 2 |
RDC 2 |
N2/ 20 °C |
0.022 |
Ω |
Max. |
| DC-weerstand 3 |
RDC 3 |
N3/ 20 °C |
0.15 |
Ω |
Max. |
| Inductaantie van het lek |
L S |
N1/ 100 kHz/ 100 mV |
300 |
nH |
Max. |
| Isolatieproefspanning |
VT |
N1,3 => N2 |
1500 |
V (AC) |
|
| Isolatieproefspanning |
VT 2 |
N1 => N3 |
500 |
V (AC) |
|
| Isolatieproefspanning |
VT 3 |
N1,3 => Kern |
500 |
V (AC) |
|
EFD20 SMT SMD PoE Power over Ethernet Transformer 750344488
Vorm en afmetingen:

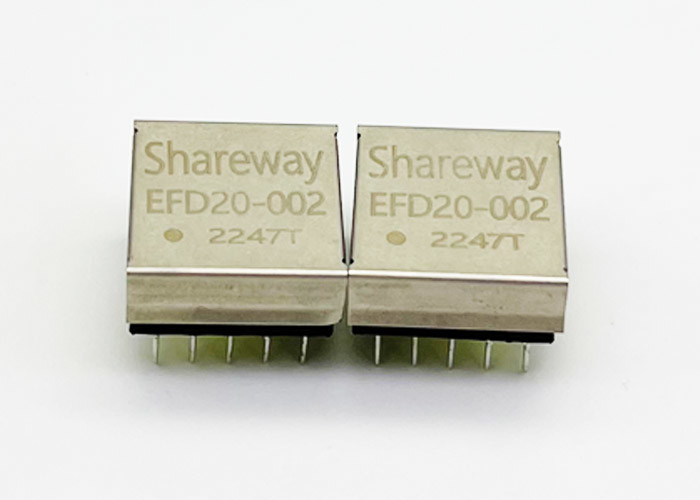

Afbeelding van product:
EFD20 SMT SMD PoE Power over Ethernet Transformer 750344488
