Markeren:
744878001 Schildgekoppelde inductor
, Oppervlak gemonteerde beschermde gekoppelde inductor
, Flyback-toepassingen Schilde gekoppelde inductor

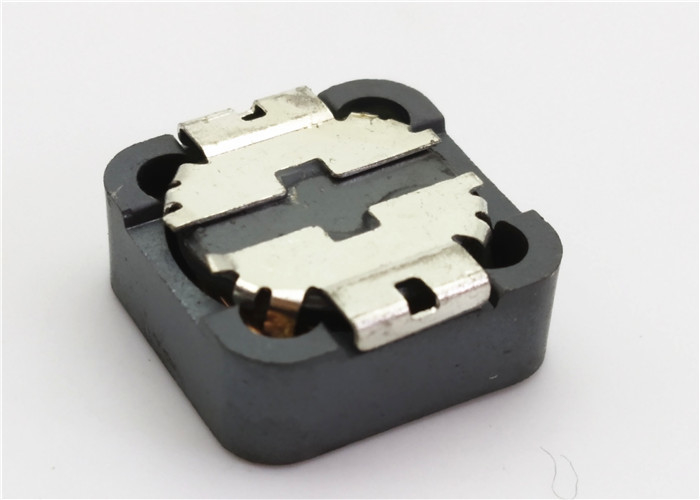

Op het oppervlak gemonteerde SMT-schildgekoppelde inductor voor terugvliegtoepassingen 744878001
SMT Shielded Coupled Inductor voor Flyback-toepassingen 744878001
Kenmerken:
- 1transformer
- Doppel inductor met twee identieke wikkels
- 5 verschillende maten beschikbaar
- Werktemperatuur: ∼40 oC tot +125 oC
- Aanbevolen soldeerprofiel: terugstroom
- Op aanvraag aangepaste ontwerpen
Toepassingen
- Voor SEPIC- en CUK-topologieën
- Flyback-aanvragen
- met een vermogen van niet meer dan 50 W
Elektrische eigenschappen:
| Eigenschappen |
|
Testomstandigheden |
Waarde |
Eenheid |
Tol. |
| Inductabiliteitsgraad 1 |
L 1 |
1 kHz/250 mV |
1.3 |
μH |
± 20% |
| Inductie 2 |
L 2 |
1 kHz/250 mV |
1.3 |
μH |
± 20% |
| Nominale stroom 1 |
I R 1 |
ΔT = 40 K |
4.4 |
Een |
Max. |
| Nominale stroom 2 |
I R 2 |
ΔT = 40 K |
4.4 |
Een |
Max. |
| Verzadigingsstroom |
Ik heb geslaagd. |
∙ ∙ ∙ ∙ |
6.3 |
Een |
type |
| DC-weerstand 1 |
RDC1 |
@ 20 °C |
0.027 |
Ω |
type |
| DC-weerstand 1 |
RDC1 |
@ 20 °C |
0.035 |
Ω |
max. |
| DC-weerstand 2 |
RDC2 |
@ 20 °C |
0.027 |
Ω |
type |
| DC-weerstand 2 |
RDC2 |
@ 20 °C |
0.035 |
Ω |
max. |
| Zelfresonantiefrequentie |
f res |
|
60 |
MHz |
type |
| Werkspanning |
V |
|
80 |
V (DC |
max. |
| Draait verhouding |
n |
|
1:1 |
|
|
SMT Shielded Coupled Inductor voor Flyback-toepassingen 744878001
Vorm en afmetingen:
Afbeelding van product:
SMT Shielded Coupled Inductor voor Flyback-toepassingen 744878001
