2.5mH SMPS Flyback Transformer
, Bijkomende voedingsvoorziening SMPS Flyback Transformer
, 7508110351 SMPS Flyback-transformer
2.5mH SMPS Flyback Transformer voor hulpstroom 7508110351
OLSTM Offline Flyback Transformers voor consumentenelektronica 750810014
Kenmerken
- Nominale ingangsspanning: 85265 VAC (120375 VDC)
- Werktemperatuur: van ¥40 °C tot +125 °C
- Isolatiespanning: 2 kVAC tot 5 kVAC
- Meerdere uitvoeropties
- Opties voor de werking op vaste frequentie of in de quasi-resonante modus
- De meeste producten voldoen aan versterkte isolatie
Toepassingen
- Stroomvoorzieningen met offline-switch-modus
- speciaal ontworpen voor verschillende IC's van STMicroelectronics
- Hulpvoeding
- Huishoudelijke apparaten
- Consumentenelektronica
Elektrische eigenschappen:
|
Parameter
|
Testvoorwaarden
|
WAARDE
|
|
D.C. Resistance 2-4
|
@20°C
|
10 kHz, 100 mVAC, Ls
|
|
D.C. Resistance 5-8
|
de temperatuur van de vloeistof wordt verhoogd met een temperatuur van 20 °C.
|
0.025 ohm ±20%
|
|
Inductie 2-4
|
10 kHz, 100 mVAC, Ls
|
2.00mH ±10%
|
|
Verzadigingsstroom 2-4
|
20% van de oorspronkelijke
|
530 mA
|
|
Verwijderingsinrichting 2-4
|
gelijkstelling ((5+6+7+8),
100 kHz, 100 mVAC, Ls
|
26uH typisch, 34uH max.
|
|
Diëlektrisch 4-5
|
gelijkstelling ((5+6),
1875VAC, 1 seconde
|
- |
|
RATIO omdraaien
|
(2-4):(5-8),tie ((5+6,7+8)
|
12.36:1,± 1%
|
Vorm en afmetingen:

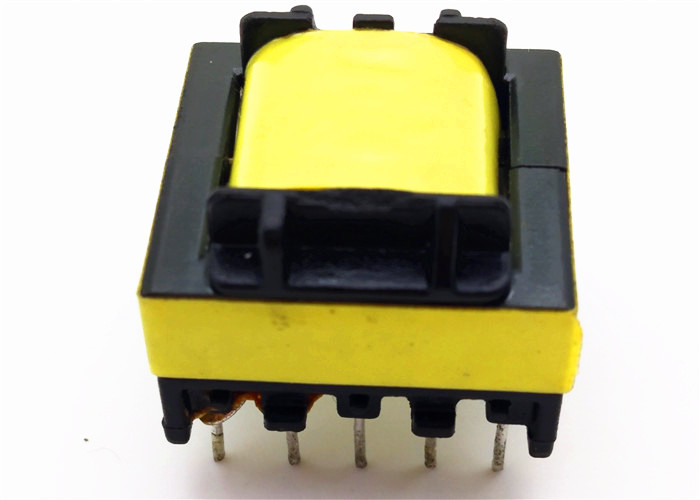

Afbeelding van product:
OLSTM Offline Flyback Transformers voor consumentenelektronica 750810014
