Markeren:
Hoge efficiëntie SMPS Flyback Transformer
, SMPS Flyback Transformer voor procescontrole
, 750317963
Hoge-efficiëntie SMPS Flyback-transformer voor procescontrole 750317963
High efficiency SMPS Flyback Transformer voor procesbesturing 750317963
Kenmerken
- FlybuckTM-topologie
- Lage kosten en hoge efficiëntie
- Werktemperatuur: -40°C tot +125°C
- Uitstekende lekkage-inductantie en interwindingcapaciteit
Toepassingen
- industriële programmeerbare logische controllers (PLC's)
- Gebouwsautomatisering en procescontrole
- Geïsoleerde interface-toevoer: RS-422, RS-485, CAN, I2C, LAN
- Motorrijtuigen, omvormers en industriële automatisering
- Geïsoleerde low-power drivers & regulators, slimme e-meters
- met een vermogen van niet meer dan 50 W
Elektrische eigenschappen:
|
Parameter
|
Testvoorwaarden
|
WAARDE
|
|
D.C. Resistance 16-9
|
de temperatuur van het water is gelijk ((9+11,14+16),@20°C
|
0.036 ohm ±20%
|
|
D.C. Resistance 1-2.
|
@20°C
|
0.425 ohm ±10%
|
|
D.C. RESISTANCE 3-4
|
@20°C
|
0.425 ohm ±10%
|
|
D.C. Resistance 5-6
|
@20°C
|
0.515 ohm ±10%
|
|
D.C. Resistance 7-8
|
@20°C
|
0.515 ohm ±10%
|
|
Inductie 16-9
|
de frequentie van de stroom is gelijk aan de frequentie van de stroom die wordt gebruikt voor de stroomvoorziening.
|
22.0uH ±10%
|
|
Verzadiging Tegenwoordig 16-9
|
gelijkstelling ((9+11,14+16),
20% van de oorspronkelijke
|
2.4A
|
|
Leakage-inductie 16-9
|
de band ((9+11,14+16,1 tot en met 8), 100 kHz,10mVAC,Ls
|
75 nH typisch, 200 nH max.
|
|
Diëlektrische 16-1
|
de band ((9+11,14+16), 1250VAC,1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 16-3
|
de band ((9+11,14+16), 1250VAC,1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 16-5
|
de band ((9+11,14+16), 1250VAC,1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 16-7
|
de band ((9+11,14+16), 1250VAC,1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrisch 1-3
|
1250VAC, 1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 1-5
|
1250VAC, 1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 1-7
|
1250VAC, 1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrisch 3-5
|
1250VAC, 1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 3-7
|
1250VAC, 1 seconde
|
1000VAC, 1 minuut
|
|
Diëlektrische 5-7.
|
1250VAC, 1 seconde
|
1000VAC, 1 minuut
|
|
RATIO omdraaien
|
(16-11):(14-9)
|
1:1.± 1%
|
|
RATIO omdraaien
|
(1-2):(16-9),tie ((9+11,14+16)
|
2:1,± 1%
|
|
RATIO omdraaien
|
(3-4):(16-9),tie ((9+11,14+16)
|
2:1,± 1%
|
|
RATIO omdraaien
|
(5-6):(16-9),tie ((9+11,14+16)
|
2:1,± 1%
|
|
RATIO omdraaien
|
(7-8):(16-9),tie ((9+11,14+16)
|
2:1,± 1%
|
Vorm en afmetingen:

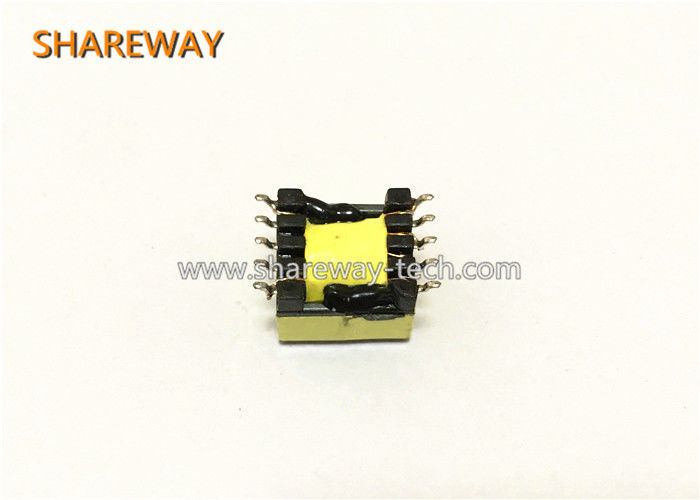

Afbeelding van product:
High efficiency SMPS Flyback Transformer voor procesbesturing 750317963
