Productdetails
Plaats van herkomst: Guangdong China
Merknaam: Shareway
Certificering: CE UL RoHS ISO9001:2008
Modelnummer: XEL3520
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100 stuks
Prijs: Negotiable
Verpakking Details: band/spoel
Levertijd: Voorraad of 3-4 weken
Betalingscondities: TT, Paypal
Levering vermogen: 5000K.PCS/Month
Productnaam: |
Shareway ultra-laagverlies beschermde vermogen inductoren XEL3520 |
Productsoort: |
SMD-Machtsinductor |
Kernmateriaal: |
Vervaardiging |
Geplaatst: |
opgezette oppervlakte |
Inductievermogen: |
Van 70 nH tot 1,2 μH |
DCR: |
Van 2,45 mΩ tot 35 mΩ |
SRF: |
Van 471 MHz tot 70 MHz |
Werktemperatuur: |
-40°C tot +125°C met (40°C stijging) |
Werkspanning: |
0-80V |
Pakket: |
band/spoel |
Productnaam: |
Shareway ultra-laagverlies beschermde vermogen inductoren XEL3520 |
Productsoort: |
SMD-Machtsinductor |
Kernmateriaal: |
Vervaardiging |
Geplaatst: |
opgezette oppervlakte |
Inductievermogen: |
Van 70 nH tot 1,2 μH |
DCR: |
Van 2,45 mΩ tot 35 mΩ |
SRF: |
Van 471 MHz tot 70 MHz |
Werktemperatuur: |
-40°C tot +125°C met (40°C stijging) |
Werkspanning: |
0-80V |
Pakket: |
band/spoel |
Shareway-magnetisch afgeschermde energie-inducteurs met ultralage verliezen XEL3520
Kenmerken
Lage inductantiewaarden voor hoogfrequente toepassingen.
Zeer lage AC-verliezen bij hoge frequentie en zeer lage DCR.
Een zachte verzadiging om hoge spikes te weerstaan.
magnetisch afgeschermd tot mEMI te minimaliseren.
De composietconstructie beperkt het geluid tot een minimum.
Geen thermische veroudering ¥ perfect voor toepassingen bij hoge temperaturen.
AEC-Q200 Klasse 1 (−40 °C tot +125 °C) met een maximale deeltemperatuur van 165 °C.
Elektrische specificatie
|
Inductievermogen ±20% Tolerantie |
DCR (Type) |
DCR (Maximaal) |
SRF (Type) |
Isat (10% daling) |
Isat (20% daling) |
Isat (30% daling) |
Deeltjes (20°C stijging) |
Deeltjes (40 °C stijging) |
| 70 nH | 2.5mΩ | 2.9mΩ | 471MHz | 9.7 A | 13.0 A | 18.5 A | 19.8 A | 27.2 A |
| 130 nH |
3.5mΩ |
4.1mΩ | 294MHz | 7.2 A | 9.8 A | 13.8 A | 18.9 A | 25.4 A |
| 200 nH | 4.9mΩ | 5.7mΩ | 227MHz | 5.7 A | 8.6 A | 11.8 A | 14.8 A | 19.9 A |
| 330 nH | 8.0mΩ | 9.2mΩ | 158MHz | 3.9 A | 6.2 A | 8.7 A | 10.3 A | 13.7 A |
| 470 nH | 9.4mΩ | 10.9mΩ | 135MHz | 3.7 A | 5.7 A | 8.0 A | 9.2 A | 12.1 A |
| 560 nH | 14.5mΩ | 16.7mΩ | 129MHz | 3.3 A | 5.4 A | 7.3 A | 7.6 A | 10.1 A |
| 800 nH | 20.5mΩ | 23.6mΩ | 94MHz | 2.5 A | 4.0 A | 5.6 A | 6.3 A | 8.3 A |
| 1.1 μH | 31.5mΩ | 36.3 mΩ | 80MHz | 2.2 A | 3.5 A | 5.0 A | 4.0 A | 5.4 A |
| 1.2 μH | 35.0mΩ | 40.3mΩ | 70MHz | 2.0 A | 3.2 A | 4.8 A | 3.8 A | 5.2 A |
Tekening en afmeting

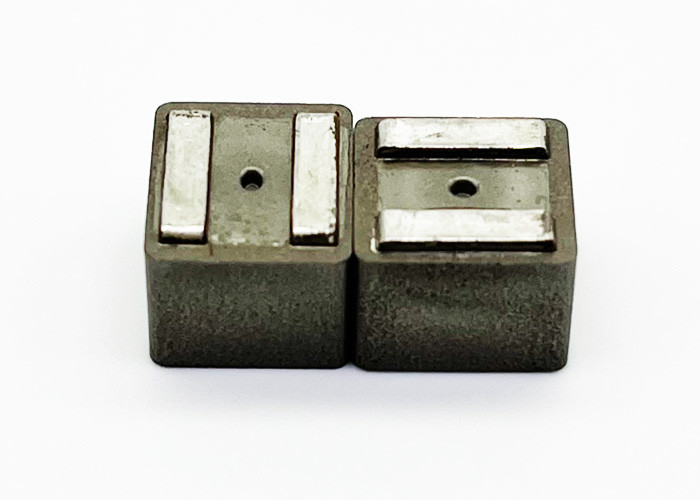

Productfoto
Over Shareway
ShareWay Technology CO., LTD.is een gespecialiseerde fabrikant van PoE-componenten, waaronder PoE-transformatoren, PoE RJ45 Magjack, PoE Lan-transformatoren, PoE Lan-filters, enzovoort.
In 1998 zijn we opgericht en hebben we momenteel ongeveer 500 medewerkers.we kunnen een professionele complete oplossing bieden voor PoE-toepassingen. Onze producten worden veel gebruikt in netwerkapparatuur en communicatieapparatuur zoals HUB, PC-kaarten, Switch, Route, PC Mainboard, SDH, PDH en xDSL-modems.
Geschiedenis van het bedrijf
- 1997 ShareWay Technology CO., LTD. werd opgericht in Shenzhen, Guangdong, China.
- 1999 Oprichting van een productiebasis in Shenzhen, productie van de PoE-transformatoren, T1/E1 en xDSL-lijntransformatoren.
- 2000 Verworven ISO9000-certificering.
- 2000 Ontwikkel PoE RJ45 connector met LAN transformatoren.
- 2002 Ontwikkel SMT en Vertical PoE RJ45 connector met magnetische.
- 2008 Ontwikkelen van SMT/DIP Power Inductor en Chokes
- 2012 Ontwikkelen van 10G BaseT Ethernet-transformator op basis van klanten uitbreidende verzoeken.
- 2016 Ontwikkel SMT High current power inductors, geschikt voor DC-DC Converters.
- 2021 Ontwikkelen van een 5kV AC High voltage SMD isolatie transformator op basis van marktvraag.
Neem nu contact met ons op om een oplossing voor uw project en nieuw ontwerp te hebben, we zijn altijd klaar om onze succesvolle weg met u te delen.
Hoe te bestellen
1Stuur onze verkooppersoon het gegevensblad of het onderdeelnummer dat u nodig hebt.
2Wij zullen het alternatief voor uw referentie aanbieden.
3De gratis monsters zijn beschikbaar voor de finale goedkeuring.
4Na het testen van de monsters gaan we naar de massaproductie.
5De Proforma factuur zal naar u worden gestuurd voor bevestiging.
6Nadat de goederen klaar zijn, sturen we de goederen naar u en vertellen u het trackingnummer.
7We zullen uw goederen volgen totdat u de goederen ontvangt.
Shareway's Service
1. 100% getest voor verzending.
2. Alternatieven voor merknamen zoals Halo, Pluse, We-online, Chilisin, Coilcraft, etc. met een betere prijs in dezelfde kwaliteit.
3Gratis monsters beschikbaar.
4Een nieuw ontwerp voor de klant.
