Productdetails
Plaats van herkomst: Guangdong, Shenzhen
Merknaam: Shareway
Certificering: RoHS,ISO9001-2001
Modelnummer: SC73-100
Betaling & het Verschepen Termijnen
Min. bestelaantal: 500/1000
Prijs: Supportive
Verpakking Details: Spoel/Dienblad
Levertijd: Voorraad of 3 weken
Betalingscondities: TT, paypal, West-Unie
Levering vermogen: 1kk-pcs/month
Naam van het product: |
SC73-100 vaste Unshielded Vormende de Machtsinductor van de Vernauwingsrol |
Beschermd: |
Unshielded |
Type: |
Vast |
inductor: |
Vormende de Machtsinductor van de Vernauwingsrol |
Zelfinductie: |
10 aan 330uH |
Huidige: |
80mA aan 1.5A |
Naam van het product: |
SC73-100 vaste Unshielded Vormende de Machtsinductor van de Vernauwingsrol |
Beschermd: |
Unshielded |
Type: |
Vast |
inductor: |
Vormende de Machtsinductor van de Vernauwingsrol |
Zelfinductie: |
10 aan 330uH |
Huidige: |
80mA aan 1.5A |

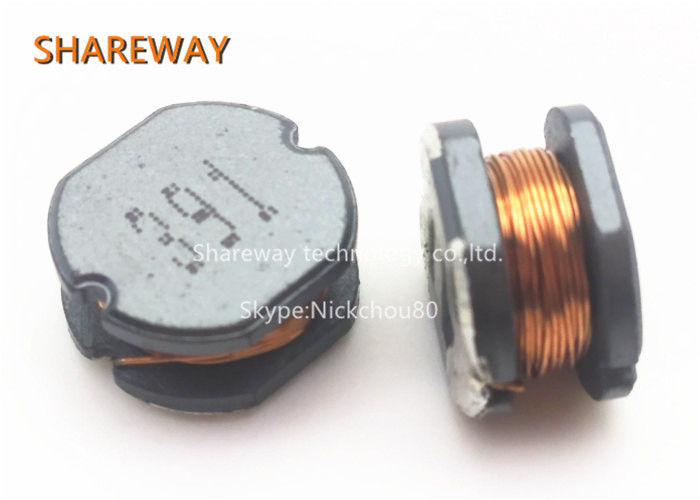

SC73-100 vaste Unshielded Vormende de Machtsinductor van de Vernauwingsrol
De verbinding en het verschil tussen inductantie en magnetische parels
1. De inductor is een component van de energieopslag, en de magnetische parels de apparaten zijn van de energieomzetting (consumptie); [1]
2. De inductors worden meestal gebruikt in de kringen van de voedingfilter, en de magnetische parels worden meestal gebruikt in signaallijnen voor EMC tegenmaatregelen;
3. De magnetische parels worden hoofdzakelijk gebruikt om elektromagnetische stralingsinterferentie te onderdrukken, terwijl de inductors in dit opzicht om zich bij het onderdrukken van geleide interferentie worden gebruikt te concentreren. Allebei kunnen worden gebruikt om EMC en EMI problemen te behandelen; twee manieren van EMI, namelijk: de de verschillende straling en geleiding, de benadering gebruiken verschillende afschaffingsmethodes, de eerstgenoemden gebruikend magnetische parels en de laatstgenoemden gebruikend inductantie;
4, worden magnetische parels gebruikt om ultrahoge frequentiesignalen, zoals sommige rf-kringen, PLL, oscillerende kringen te absorberen, omvattend de ultrahoge kringen van het frequentiegeheugen (DDRSDRAM, RAMBUS, enz.) moet magnetische parels in het deel van de machtsinput toevoegen, en de inductantie is een soort de component van de energieopslag in een oscillerende kring van LC, een filterkring met lage frekwentie, enz. wordt gebruikt, en zijn toepassingsfrequentiegebied overschrijdt zelden 50 Mhz;
5, worden de inductor over het algemeen gebruikt voor kring aanpassing en signaalkwaliteitscontrole, de algemene verbinding en voedingverbinding. De magnetische parels worden gebruikt waar de analoge grond en de digitale grond worden gecombineerd. De magnetische parels worden ook gebruikt voor signaallijnen
Elektrochareristics:
Artikelnummer | Inductantie (uH) |
Test Frequentie |
Gelijkstroom-Weerstand (MAXIMUM Ω) |
Verzadiging Huidig (a) |
Temperatuur Huidig (a) |
SC73-100 | 10 | 2.52MHZ | 80m | 1.44 | 2.40 |
SC73-120 | 12 | 2.52MHZ | 90m | 1.39 | 2.20 |
SC73-150 | 15 | 2.52MHZ | 100m | 1.24 | 2.00 |
SC73-180 | 18 | 2.52MHZ | 110m | 1.12 | 1.80 |
SC73-220 | 22 | 2.52MHZ | 130m | 1.07 | 1.65 |
SC73-270 | 27 | 2.52MHZ | 150m | 0,94 | 1.50 |
SC73-330 | 33 | 2.52MHZ | 170m | 0,85 | 1.40 |
SC73-390 | 39 | 2.52MHZ | 220m | 0,74 | 1.30 |
SC73-470 | 47 | 2.52MHZ | 250m | 0,68 | 1.22 |
SC73-560 | 56 | 2.52MHZ | 280m | 0,64 | 1.13 |
SC73-680 | 68 | 2.52MHZ | 330m | 0,59 | 1.05 |
SC73-820 | 82 | 2.52MHZ | 410m | 0,54 | 0,96 |
SC73-101 | 100 | 1KHZ | 480m | 0,51 | 0,88 |
SC73-121 | 120 | 1KHZ | 540m | 0,49 | 0,80 |
SC73-151 | 150 | 1KHZ | 750m | 0,40 | 0,72 |
SC73-181 | 180 | 1KHZ | 1.02 | 0,36 | 0,62 |
SC73-221 | 220 | 1KHZ | 1.20 | 0,31 | 0,54 |
SC73-271 | 270 | 1KHZ | 1.31 | 0,29 | 0,48 |
SC73-331 | 330 | 1KHZ | 1.50 | 0,28 | 0,44 |
