Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge

TGMR-501V6LF 5kV Reinforced Isolation Toroidal Transformer, Pulse Transformer ISO MOD SMD GullWing For MAX13256 HBridge
TGMR-501V6LF 5kV Reinforced Isolation Toroidal Transformer, Pulse Transformer ISO MOD SMD GullWing For MAX13256 HBridge

Grote Afbeelding :  Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge

Productdetails:

Plaats van herkomst: Guangdong, shenzhen
Merknaam: Shareway
Certificering: RoHS,ISO9001-2001
Modelnummer: TGMR-501V6IF, TGMR-511V6IF, TGMR-502V6IF, TGMR-512V6IF

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 500/1000
Prijs: 0.4382US$~0.9543US$
Verpakking Details: Spoel/Dienblad
Levertijd: Voorraad of 3 weken
Betalingscondities: TT, Paypal, het Westenunie
Levering vermogen: 100k PCs/maand
Gedetailleerde productomschrijving
Productnaam: 4kV versterkte isolatie ringkerntransformator voor push-pull DC/DC-convertercircuits Aantal lijnen: 2
Inductantie: 3mH @ 100kHz Huidige Classificatie: 300mA, 1000mA
Werkende temperatuur: -40°C ~ +85°C Opzettend type: De oppervlakte zet op
Isolatie: 5000 Vrms ET Constante: 60V-ons min
Hoog licht:

5kV versterkte Isolatie Toroidal Transformator

,

Mod. SMD GullWing van de impulstransformator ISO

Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator voor Balansdc/dc-Convertorkringen, huidige facultatief van 300mA en van 1000mA.




Eigenschappen van de de Isolatie Toroidal Transformator van 5kV reinfTGMR-501V6IF Reinorced, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge

  • 10,03 mm hoogte, geschikt voor machine assembleren
  • Ontworpen voor Geïsoleerde Balansdc/dc-Kringen
  • 300mA en 1000mA-Beschikbare outputstroom
  • Isolatievoltage 5000 Vrms
  • Rendabele Versterkte Transformator
  • Minimum 4mm Ontruiming/Creepage Afstand voor 300VAC-het Werk Voltages
  • Afmeting:  12.07MM (L) *9.45MM (W) *10.03MM (H)



Typische Toepassingen

  • Machtsmeters
  • PLC de isolatie van de 24 voltlevering
  • Medische apparatuur en geïsoleerde Fieldbus-interfaces
  • Voor de h-Brug van MAX13256 van de Stelregel Bestuurder

Productdetails:


Artikelnummer Handelaar Part Number Draait Verhoudingen PRI: Seconde PRI DCR Maximum ohm Maximum het ohm van seconde DCR OutputladingDiagrammen 1 of 2
SG6501NL Tgmr-501V6IF 1:1 1.2 1.2 300 Maximum mA 1
SG6502NL Tgmr-502V6IF 4:1 0,7 0,25 1.0 1
SG6511NL Tgmr-511V6IF 1:1CT 1.2 1.2 0,3 2
SG6512NL Tgmr-512V6IF 4:1CT 1.2 0,25 1.0 2

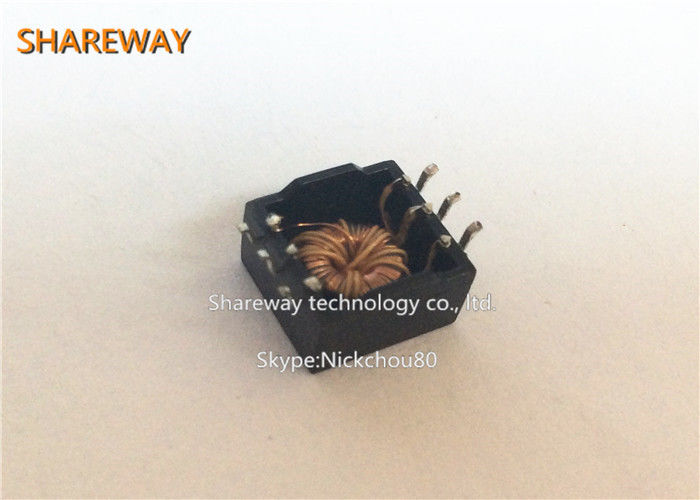

Echte Productfoto:

Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge 0


Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge 1


Mechanische Afmetingen:

Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge 2

Schema's:

1.
Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge 3

2.
Tgmr-501V6IF 5kV versterkte Isolatie Toroidal Transformator, mod. SMD GullWing van de Impulstransformator ISO voor MAX13256 HBridge 4
