Productdetails
Plaats van herkomst: Guangdong China
Merknaam: Shareway
Certificering: CE UL RoHS ISO9001:2008
Modelnummer: DO5010H reeks
Betaling & het Verschepen Termijnen
Min. bestelaantal: 100/500/1000
Prijs: Supportive
Verpakking Details: 250pcs/reel
Levertijd: Voorraad of 3 weken
Betalingscondities: TT, Paypal
Levering vermogen: 3000K.PCS/Month
Naam van het product: |
Draad van de de Reeks de Zware maat van de machtsinductor DO5010H voor lage gelijkstroom-weerstand |
Type: |
Macht Inductor |
Toepassing: |
Lage gelijkstroom-weerstand |
Gewicht: |
3.2 – 4,0 g |
Irmsclassificaties: |
15 A |
verzadigingsstromen: |
30 A |
Naam van het product: |
Draad van de de Reeks de Zware maat van de machtsinductor DO5010H voor lage gelijkstroom-weerstand |
Type: |
Macht Inductor |
Toepassing: |
Lage gelijkstroom-weerstand |
Gewicht: |
3.2 – 4,0 g |
Irmsclassificaties: |
15 A |
verzadigingsstromen: |
30 A |

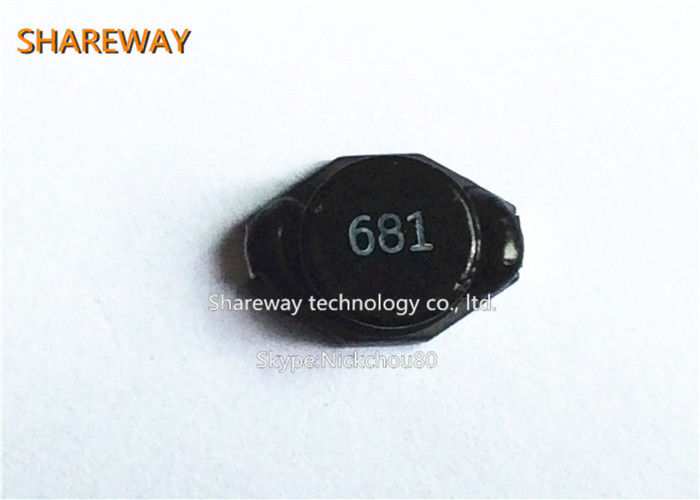

Draad van de de Reeks de Zware maat van de machtsinductor DO5010H voor lage gelijkstroom-weerstand
Beschrijving:
• Irmsclassificaties tot 15 A; verzadigingsstromen tot 30 A
• Zware maatdraad voor lage gelijkstroom-weerstand
Kern materieel Ferriet
Het volgzame tin-zilver van beëindigingsrohs over koper. Andere
beëindiging beschikbaar aan extra kosten.
Gewicht 3,2 – 4,0 g
Omgevingstemperatuur – 40°C aan +85°C met Irms-stroom, +85°C aan
+125°C met derated stroom
De Component van de opslagtemperatuur: – 40°C aan +125°C.
Band en spoel die verpakken: – 40°C aan +80°C
Weerstand tegen het solderen hitte Maximum drie 40 tweede terugvloeiingen bij
+260°C, delen die aan kamertemperatuur tussen cycli worden gekoeld
Vochtigheidsvertrouwelijkheidsniveau (MSL) 1 (het onbeperkte vloerleven bij <30>
de relatieve vochtigheid van 85%)
De mislukkingen in Time (FIT)/betekenen Tijd tussen Mislukkingen (MTBF)
38 per miljard uren/26.315.789 uren, die per Telcordia SR-332 worden berekend
Verpakkend 250 per 13 ″ wind Plastic band: 32 mm breed,
0,38 mm dik, 24 mm zak het uit elkaar plaatsen, 7,8 van de zakmm diepte
| Artikelnummer |
Inductantie ±20% (μH) |
DCR maximum (Ohms) |
SRF type (Mhz) |
Isat (a) |
Irms (a) |
| DO5010H-781ML_ | 0,78 | 2.6 | 156 | 30 | 15 |
| DO5010H-152ML_ | 1.5 | 4.0 | 100 | 25 | 15 |
| DO5010H-222ML_ | 2.2 | 6.1 | 75 | 20 | 12 |
| DO5010H-332ML_ | 3.3 | 8.6 | 60 | 17 | 10 |
| DO5010H-392ML_ | 3.9 | 10 | 55 | 15 | 9.0 |
| DO5010H-472ML_ | 4.7 | 14 | 40 | 13 | 8.4 |
| DO5010H-602ML_ | 6.0 | 17 | 35 | 12 | 7.5 |
| DO5010H-782ML_ | 7.8 | 18 | 35 | 11 | 7.5 |
| DO5010H-103ML_ | 10 | 26 | 28 | 10 | 6.0 |
| DO5010H-123ML_ | 12 | 28 | 26 | 8.5 | 5.2 |
| DO5010H-153ML_ | 15 | 32 | 20 | 8.0 | 4.4 |
| DO5010H-223ML_ | 22 | 47 | 20 | 7.0 | 3.5 |
| DO5010H-333ML_ | 33 | 66 | 15 | 5.5 | 3.0 |
| DO5010H-473ML_ | 47 | 86 | 9 | 3.5 | 2.6 |
| DO5010H-683ML_ | 68 | 130 | 8 | 3.5 | 2.3 |
| DO5010H-104ML_ | 100 | 190 | 7 | 3.0 | 1.8 |
| DO5010H-154ML_ | 150 | 250 | 6 | 2.6 | 1.5 |
| DO5010H-224ML_ | 220 | 380 | 5 | 2.4 | 1.2 |
| DO5010H-334ML_ | 330 | 560 | 4 | 1.9 | 1.0 |
| DO5010H-474ML_ | 470 | 850 | 3 | 1.4 | 0,82 |
| DO5010H-684ML_ | 680 | 1100 | 2.5 | 1.2 | 0,72 |
| DO5010H-105ML_ | 1000 | 1800 | 2.0 | 1.0 | 0,56 |
Draad van de de Reeks de Zware maat van de machtsinductor DO5010H voor lage gelijkstroom-weerstand
Vorm en Afmetingen:
